カネテック株式会社 KANETEC

サイクロンセパレータ付濾過装置 [CS]


有価スラッジの効率回収&クーラント液からの不純物除去に!!



    CS-MS-4T
 (マグクリーン®付タイプ)




【用途】研削加工で排出される研削液から、スラッジや砥粒などの不純物を回収するのに適します。

【特長】

 ・マグクリーン®・サイクロンセパレータ・タンクをコンパクトに一体化しました。

 ・サイクロンセパレータは、遠心力によりクーラント液中の固体物を分離・排出します。

 ・マグクリーン®で磁性スラッジを回収し、回収しきれない砥粒や非磁性スラッジなどの不純物を
  サイクロンセパレータで捕捉することにより、精度の高い濾過を実現します。
  (CS-4T形はマグクリーン®非搭載)

 ・2層式タンク構造により、クリーンタンク側へのスラッジ混入を大幅に低減しました。

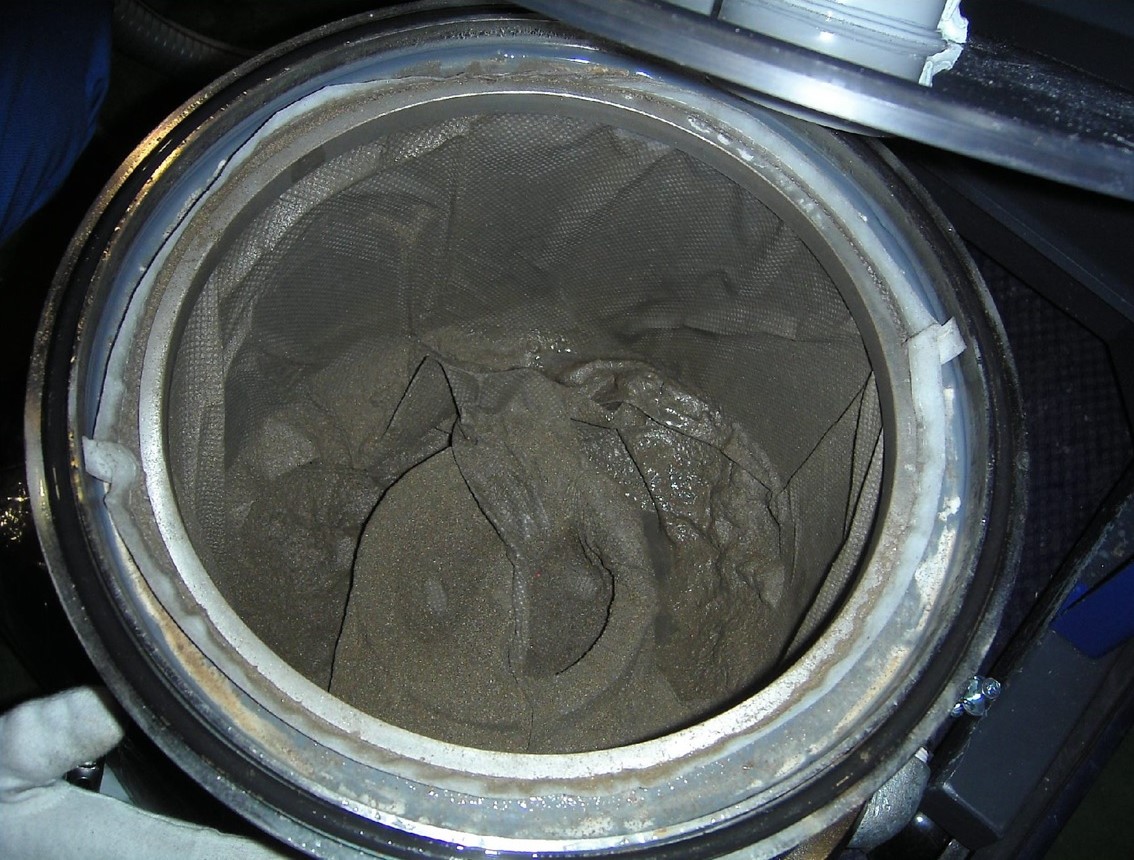

 ・バグフィルタに集積された不純物等は特殊構造により脱水することが
  出来るため、クーラント液の持ち出しが少なく容易に廃棄が行えます。

 ・バグフィルタメッシュは20μ、40μ、100μの3種類がラインナップして
  います。


本機は水溶性クーラント専用ですので、油性クーラントには対応していません。




  <サイクロンセパレータ付濾過装置の各部名称>

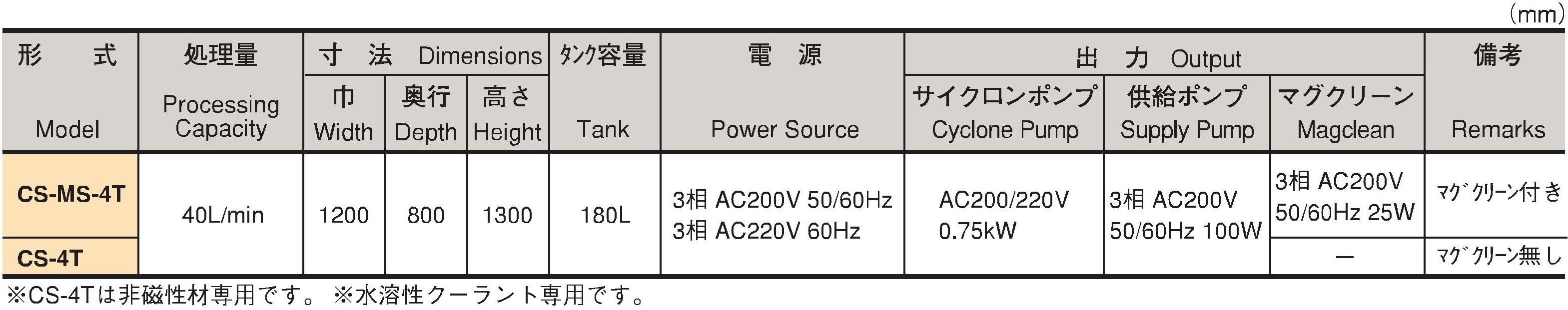

【仕様】
(㎜)
形式 処理量 本体寸法 タンク容量 電源 出力 マグクリーン®有無
奥行 高さ サイクロンポンプ 供給ポンプ マグクリーン®
CS-MS-4T 40L/min 1200 800 1300 180L 3相 AC200V 50/60Hz
3相 AC220V 60Hz
AC200/220V
0.75kW
3相 AC200V
50/60Hz 100W
3相 AC200V 50/60Hz 25W
CS-4T
※CS-4Tは非磁性材専用です。


  切屑装置の機種選定ガイド   ※製品形式をクリックしますと、製品ページへ移動します。
工作機械 切屑の形状 マグネットチップ
コンベア
MCOMCOL
スパイラル
マグネットコンベア

KSC・KSCT
マグクリーン®
MS-FMS-BS
サイクロンセパレータ付濾過装置
CS
チップ
マグクリーン®

CMS


ボール盤


旋盤




フライス盤





歯切板



プロ―チ盤



専用機
リボン状
もつれた切屑
平らな螺旋状
斜めの螺旋状
長い円筒螺旋状
短い円筒螺旋状
渦巻螺旋状
渦巻状
ちぢれたもの
破砕切屑
研削盤 微鉄粉
※適合範囲:形状に関わらず60mm以上長い切屑では使用できません。
※選定にあたってはサンプルテストが必要になります
