高精度切削用アクシム®[KEZF-WS]
カタログ




KEZF-WS4080A


【用途】

モールドベースをはじめとするフライス加工分野での精度出しに最適です。


【特長】

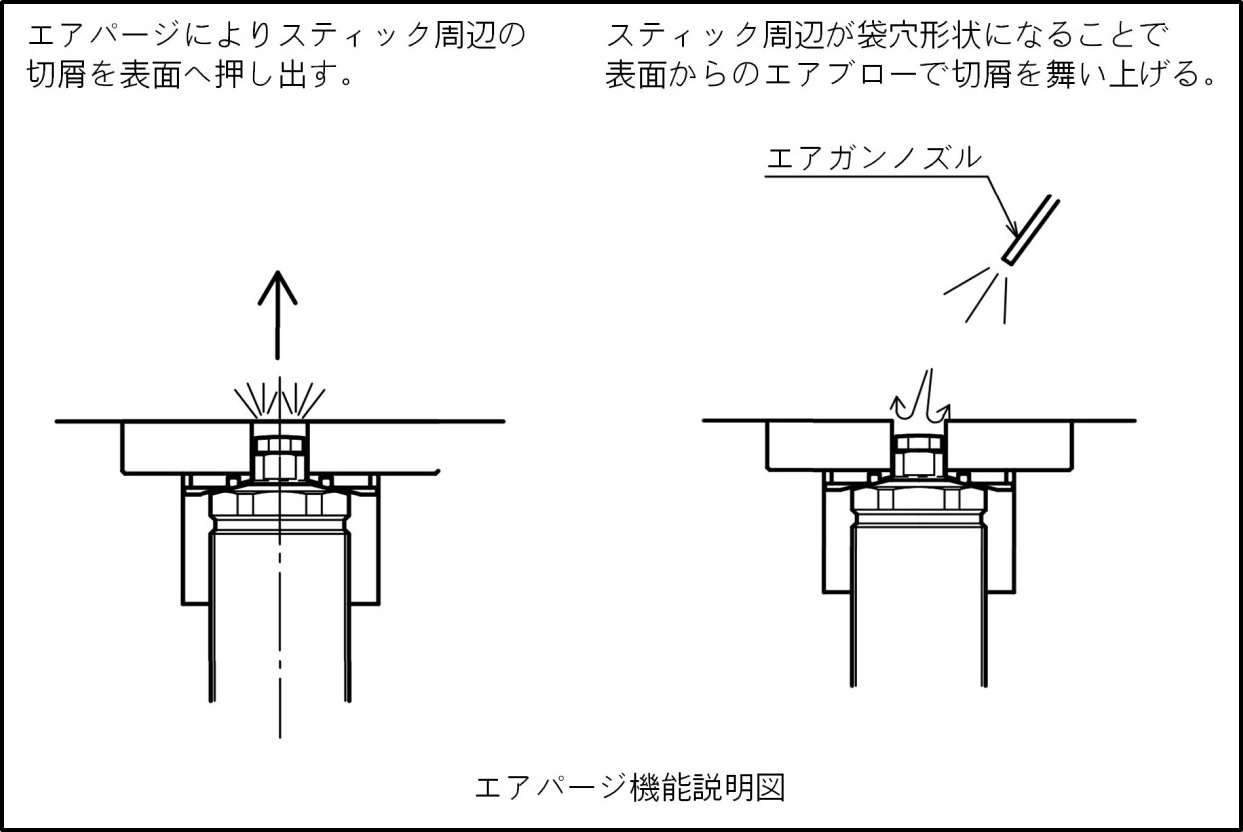

  • スティック部からのエアパージ機能を追加することで、切屑の清掃性能が向上!

  • スティックの突上げ力抑制により、仕上面精度向上!
  • 加工作業での反転工程が3〜4工程から2工程!
  • 板厚20mm以上の素材フライス加工に最適!
  • 平面精度加工では作業時間50%削減!
  • 歪み量最大3oまでのワークに対応!

       上記YouTubeの動画画面のどこかをクリックすると再生が始まります。

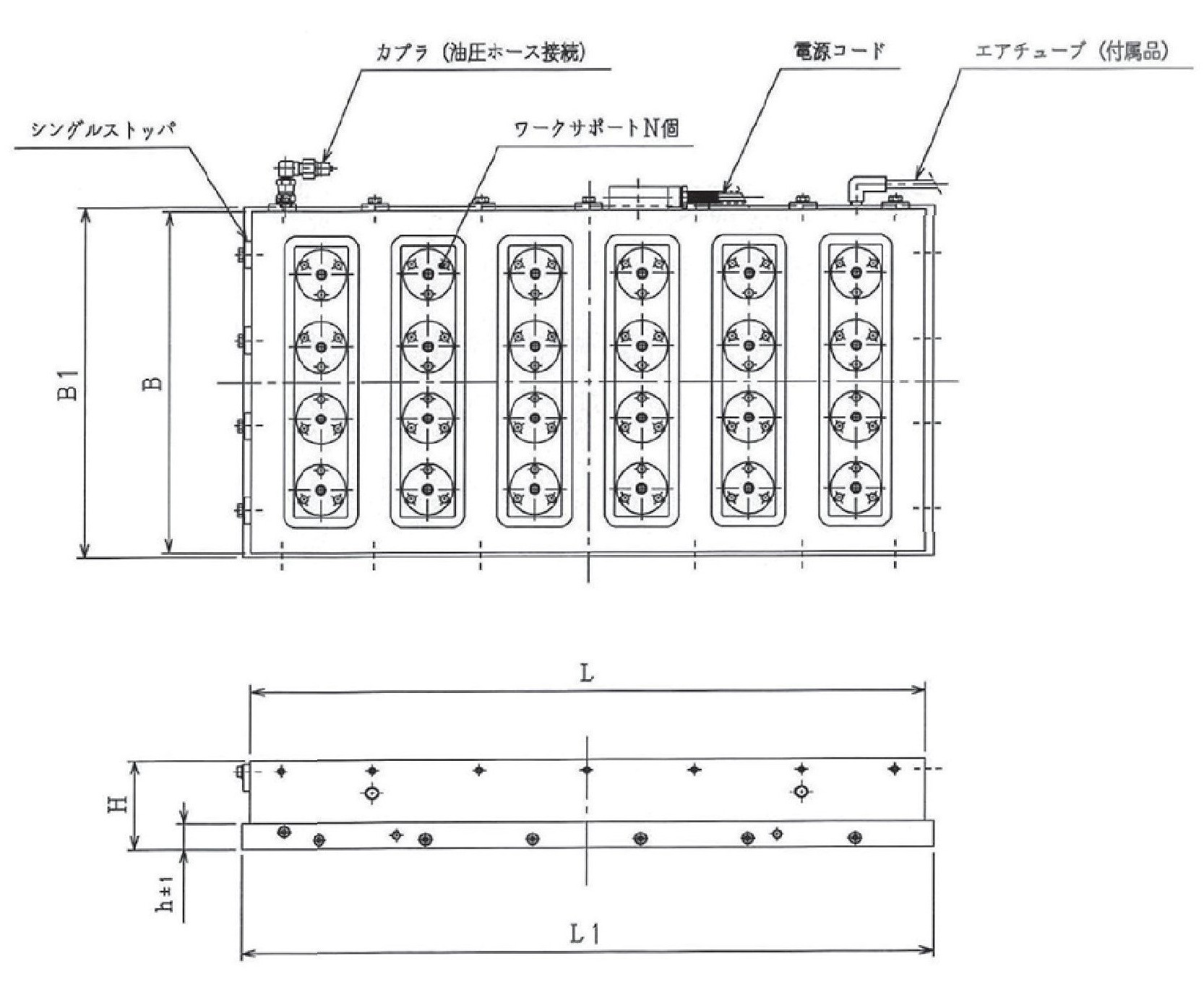

         KEZF-WS寸法図

      EH-VFWK205A寸法図




      EH-VFWK210A寸法図

      操作ボックス寸法図

      チャック本体
        (o)

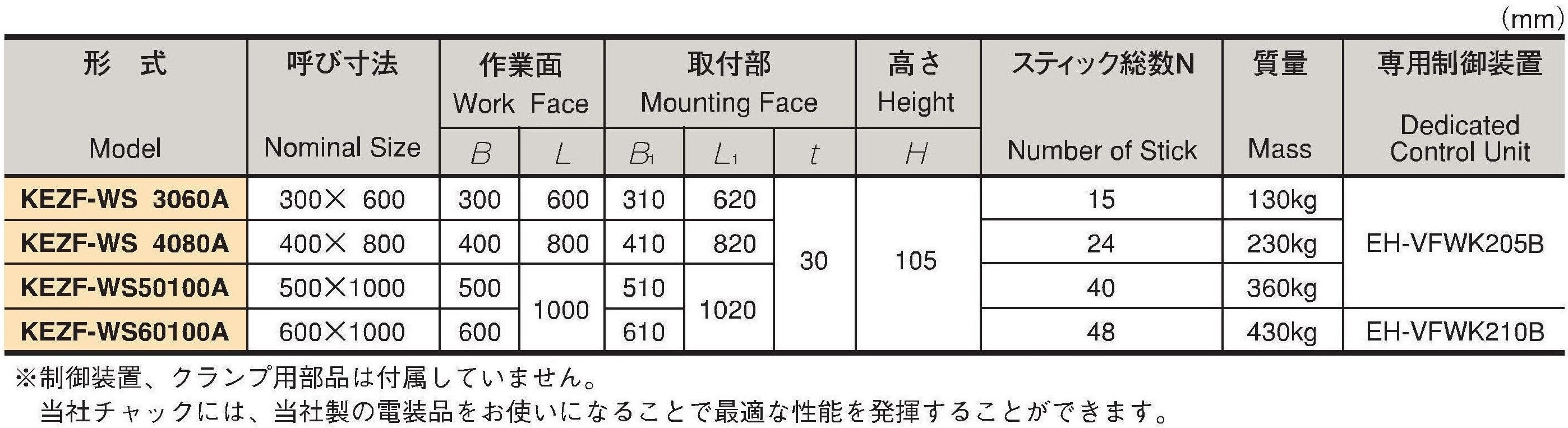

        形式 呼び寸法 作業面 取付部 高さ スティック総数 質量 専用制御装置
      B L B1 L1 H N
         KEZF-WS3060A 300×600 300 600 310 620 30 105 15 130kg EH-VFWK205A
         KEZF-WS4080A 400×800 400 800 410 820 24 230kg
         KEZF-WS50100A 500×1000 500 1000 510 1020 40 360kg
         KEZF-WS60100A 600×1000 600 610 48 430kg EH-VFWK210A
        ※制御装置、クランプ用部品は付属していません。
       当社チャックには、当社製の制御装置をお使いになることで最適な性能を発揮することができます。

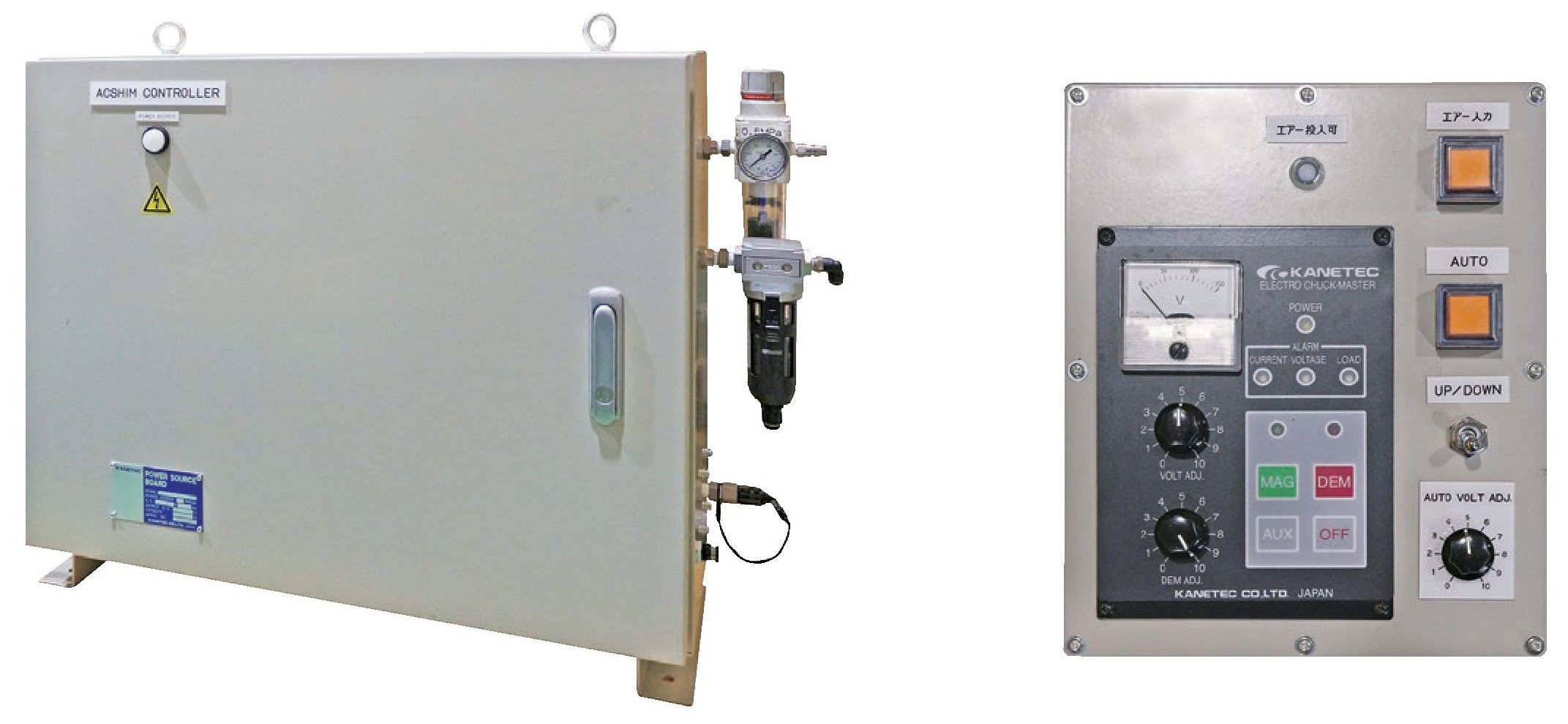

      制御装置
        (o)

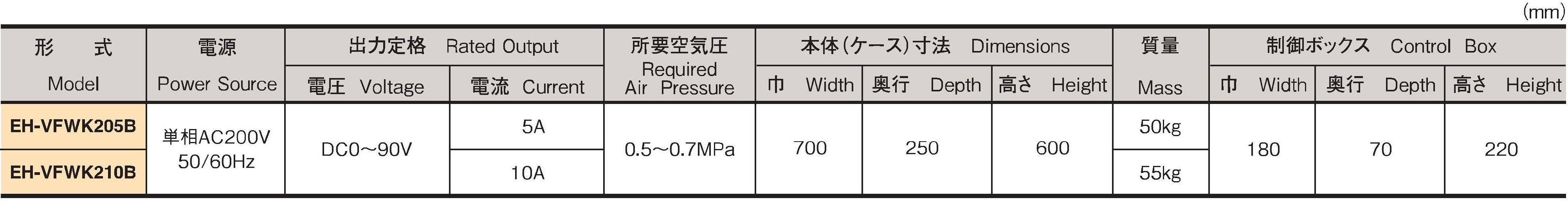

        形式 電源 出力定格 所要空気圧 本体寸法 質量 操作ボックス
      電圧 電流 奥行 奥行
      EH-VFWK205A 単相AC200V
      50/60HZ
      DC0〜90V 5A 0.5〜0.7Mpa 700 250 600 50kg 180 70 220
      EH-VFWK210A 10A 800 300 55kg

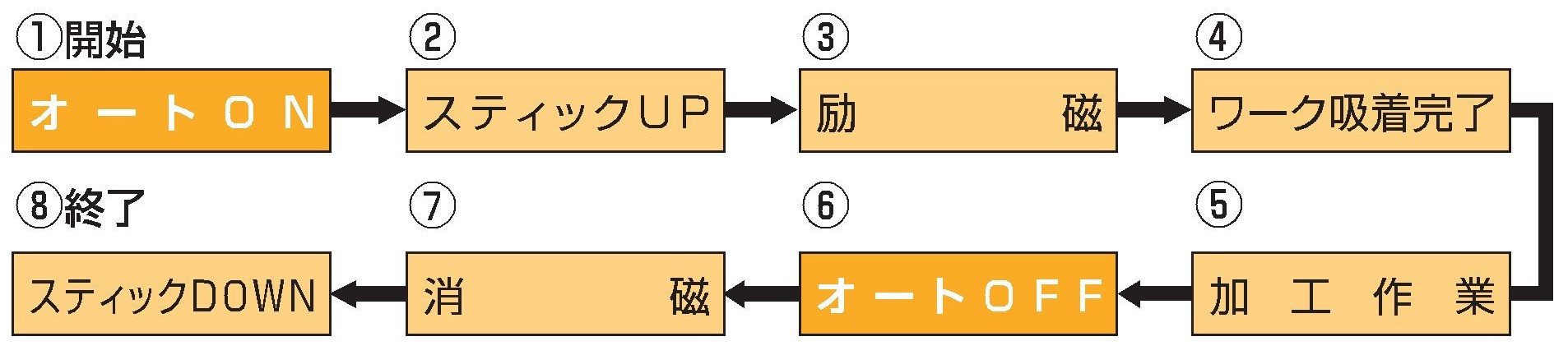

      制御装置の動作の流れ
